Tracé mural : enchaîne les pièces dans la liste. « À gauche » et « à droite » s'entendent dans le sens du tracé. Sur le plan, attrape un tuyau droit ou une branche de té ou de croix (ou la petite poignée ronde à son bout) et tire-le dans son sens pour l'allonger ou le raccourcir ; un simple clic sélectionne la pièce dans la liste.
Les deux bouts du tracé et les branches de té finissent dans le mur ou par un bouchon : aucun tuyau ne s'arrête net.
Grand ensemble en plusieurs parties : termine une partie par une demi-bride ou un demi-manchon, et commence la suivante par le même raccord. Collées face contre face, les deux moitiés forment une bride ou un manchon complet. Le pion mâle d'une partie entre dans le trou femelle de l'autre pour les aligner. Sur le plan, un trait pointillé marque la coupe.
Le tracé a le dos plat et le tuyau à demi noyé : imprime-le couché sur le dos, sans supports, puis colle-le au mur.
Pièce seule : une pièce isolée, à dos plat ou en 3D complète (la 3D complète demande des supports).
Exporter livre un fichier .zip qui contient le STL : claude.ai n'enregistre pas les .stl directement.
Une alerte rouge signale tout détail de moins de 0,5 mm, trop fin pour une buse de 0,4 mm.
Plan du mur · vue de face, grille au millimètre

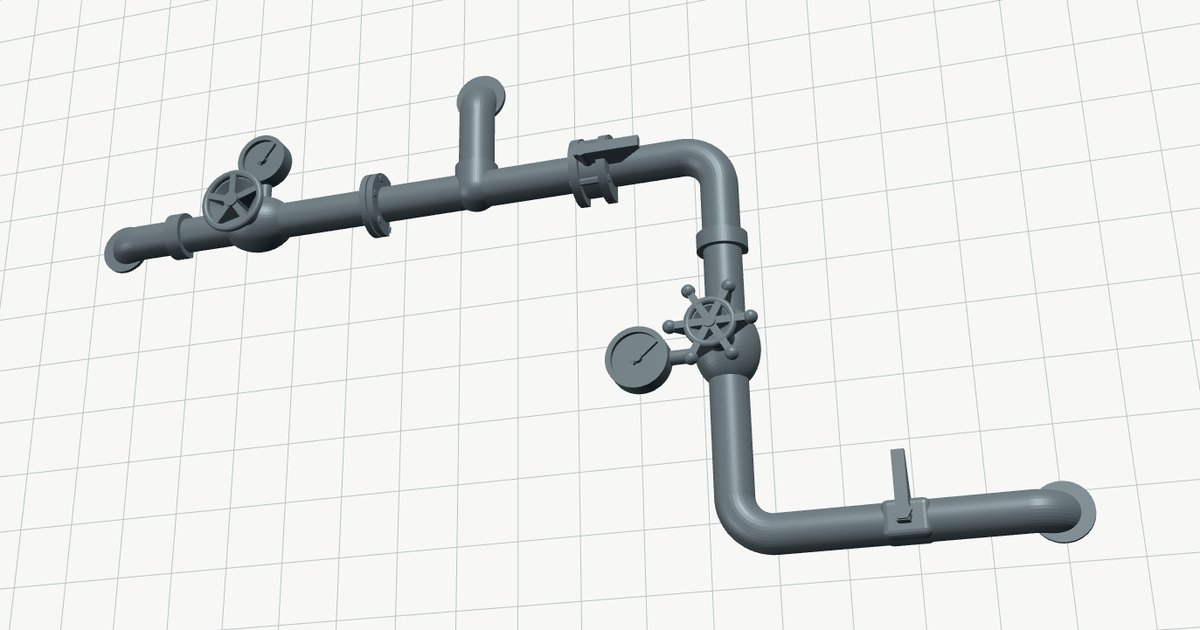

Aperçu 3D · glisser pour tourner, molette pour zoomer
